In veel installaties zijn waterkoelsystemen onmisbaar. Denk aan HVAC-installaties in gebouwen, industriële koelprocessen of datacenters waar apparatuur continu warmte produceert. In al deze toepassingen moet warmte efficiënt worden afgevoerd om processen stabiel en betrouwbaar te laten functioneren. Een essentieel onderdeel van zo’n installatie is het waterkoelsysteem of de chiller. Toch wordt één factor in de praktijk nog wel eens onderschat: een stabiele en voldoende waterflow door het systeem.
Waarom flowcontrole zo belangrijk is
Een waterkoeler onttrekt warmte aan een circulerende vloeistof, meestal water of een water-glycolmengsel. Die gekoelde vloeistof wordt vervolgens gebruikt om ruimtes, machines of processen op temperatuur te houden.
Voor een goede werking moet het water echter met voldoende snelheid door de installatie stromen. Als de flow te laag wordt, kan de warmte niet efficiënt worden afgevoerd. Dat kan leiden tot:- Verminderde koelcapaciteit
- Storingen in de installatie
- Verhoogd energieverbruik
- Schade aan componenten zoals pompen of warmtewisselaars
Daarom wordt in vrijwel alle koelsystmeen flowbewaking toegepast.
Verschillende typen waterkoelsystemen
Afhankelijk van de toepassing worden verschillende typen waterkoelers gebruikt. De meest voorkomende systemen werken met compressiekoeling, waarbij een koudemiddel warmte opneemt in een verdamper en deze via een condensor weer afgeeft aan lucht of water. Belangrijke componenten in dit proces zijn:
- compressor
- verdamper
- condensor
- expansieventiel
Binnen deze systemen wordt vaak onderscheid gemaakt tussen:
Watergekoelde chillers
Hier wordt de warmte via een extra watercircuit afgevoerd, bijvoorbeeld naar een koeltoren. Deze systemen worden veel toegepast in grotere gebouwen en industriële installaties.
Luchtgekoelde chillers
Bij deze systemen wordt warmte rechtstreeks afgegeven aan de buitenlucht met behulp van ventilatoren. Ze zijn eenvoudiger te installeren en vereisen minder onderhoud.
Methoden om flow te bewaken
Om zeker te weten dat er voldoende water door een koelsysteem stroomt, worden verschillende meet- en bewakingsmethoden toegepast.
Differentiële drukmeting
Een veelgebruikte methode is het meten van het drukverschil tussen de inlaat en de uitlaat van een chiller of warmtewisselaar. Het drukverschil is direct gerelateerd aan de flow.
Dit kan met:
- een differentieeldrukschakelaar, die een signaal geeft zodra een minimale flow bereikt wordt
- een differentieeldruktransmitter, die continu het drukverschil meet en zo meer inzicht geeft in de werking van het systeem
Vaanflowschakelaars
Een vaanflowschakelaar is een mechanische oplossing waarbij een schoep in de leiding wordt bewogen door de stroming van de vloeistof. Zodra er voldoende flow is, schakelt het contact.
Dit type sensor is eenvoudig te installeren en wordt vaak toegepast voor basisflowbewaking.
Thermische flowschakelaars
Thermische flowschakelaars werken op basis van warmteoverdracht. Een verwarmde sensor koelt sneller af wanneer er vloeistof langs stroomt. Op basis van dit effect kan het systeem detecteren of er voldoende flow aanwezig is.

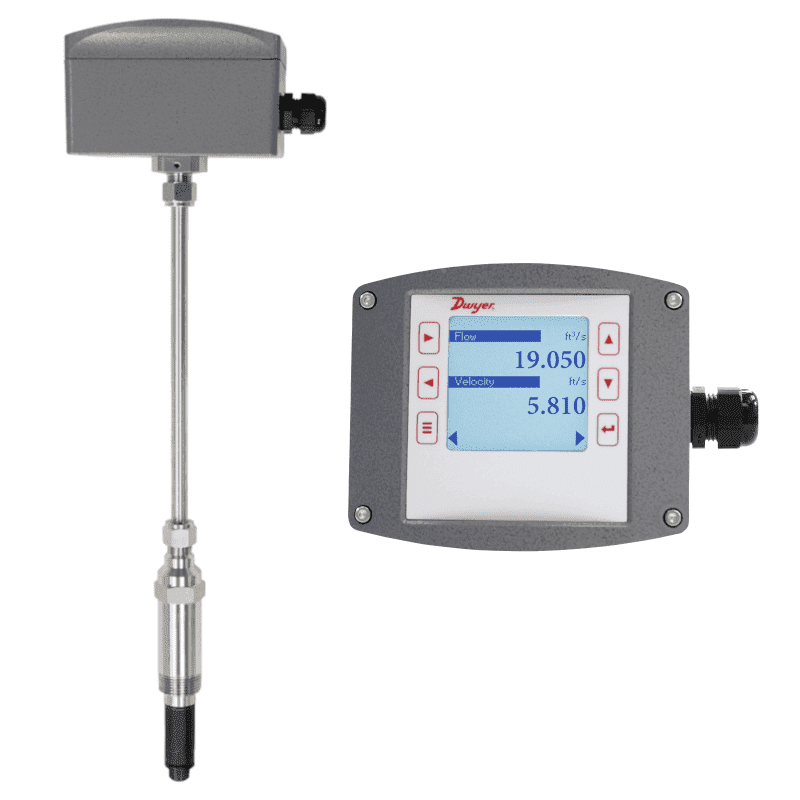

Elektromagnetische flowtransmitters
Voor toepassingen waar het debiet nauwkeurig gemeten moet worden, kunnen elektromagnetische flowtransmitters worden ingezet. Deze sensoren meten de stroomsnelheid zonder drukverlies te veroorzaken in de leiding.
Ze worden onder andere toegepast in industriële installaties en in systemen waar ook drinkwater wordt gebruikt.
Grip op de installatie
Een goed ontworpen waterkoelsysteem draait niet alleen om koelvermogen. Ook betrouwbare metingen spelen een belangrijke rol in de bedrijfszekerheid van de installatie.
Met de juiste sensoren voor druk- en flowmeting kun je:
- storingen voorkomen
- energieverbruik optimaliseren
- slijtage beperken
- en de werking van het systeem beter monitoren
Zo wordt een waterkoelsysteem niet alleen effectief, maar ook voorspelbaar en betrouwbaar in gebruik.
